Бортовой компьютер

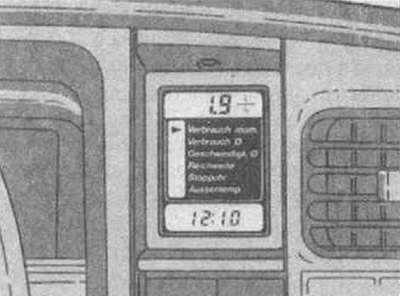

Бортовой компьютер Opel выдает необходимую информацию о поездке, режиме работы двигателя и т.д., которую он непрерывно отслеживает и обрабатывает. Нажатием на кнопку смены данных можно получить следующие сведения:
- мгновенный расход топлива,
- средний расход топлива,
- средняя скорость движения,
- запас хода,
- секундомер,
- внешняя температура воздуха,
- время суток и время в пути.
Показания дисплея:
- при выключен, зажигании — время,
- при включенном зажигании — время,
- при нажатии кнопки смены данных — выбранная область данных.

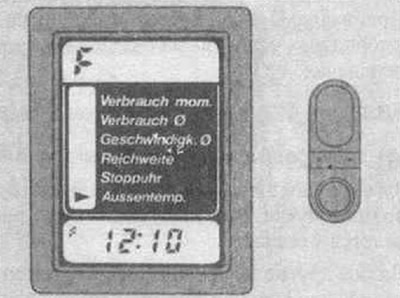

Буква F (ошибка) на дисплее указывает на ошибочность данных. Необходима проверка компьютера на станции технического обслуживания.
Кнопка смены данных (передняя)
Нажимается для выбора необходимой области данных.
Стартовая кнопка (задняя)
Нажатием на нее (не менее 2 секунд) включается счетчик среднего расхода топлива и средней скорости движения. Предыдущая информация автоматически стирается а секундомер устанавливается на «0» (ноль).
Не сбрасывается следующая информация:
Время суток не устанавливается:
При отключении напряжения в электросети или при его понижении до 7 вольт — все данные сбрасываются.
После такого понижения напряжения с последующим запуском двигателя с помощью аккумуляторной батареи другого автомобиля и выхода на нормальное напряжение необходимо будет заново активизировать компьютер.
Для этого необходимо по меньшей мере на 2 минуты отключить клеммы аккумуляторной батареи от двигателя.

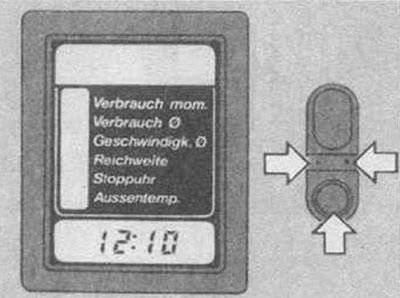

Время устанавливается
Слева: кнопка корректировки часов Справа: кнопка корректировки минут С помощью шариковой ручки нажатием на кнопку корректировки установите соответствующее время суток с опозданием на 1 минуту.
По сигналу точного времени нажмите стартовую кнопку.
Время суток устанавливается в двух вариантах: 24 часа или 12 часов.
Моментальный расход топлива
Показания меняются в зависимости от скорости движения.
- Показания в л/час до 13 км/час.
- Показания в л/100 км свыше 13 км/час.
- Показания 0 л/100 км при откл. тяги.

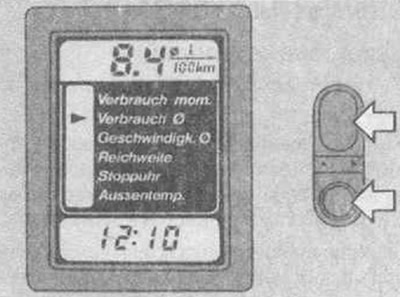

Средний расход топлива
Новый отсчет среднего расхода топлива можно начинать при каждой очередной заправке горючего нажатием на кнопку старта.
Показания в 0 л/100 км

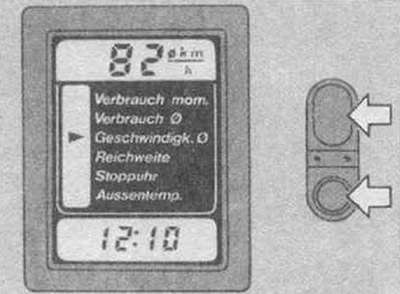

Средняя скорость движения
Новый отсчет средней скорости движения можно начинать, к примеру, перед каждой поездкой нажатием стартовой кнопки.
Перерывы в движении, остановки с отключением зажигания компьютер не учитывает.
Показания в 0 км/час

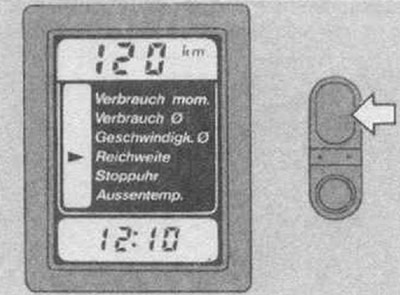

Запас хода свыше 50 км
Запас хода рассчитывается по реальному остатку топлива в баке и среднему расходу горючего за последние 20-30 км пути.
Отсчет новых показаний запаса хода начинается после заправки топливом и нажатия на стартовую кнопку или они автоматически индицируются на дисплее после пробега первых приблизительно 10 км пути.

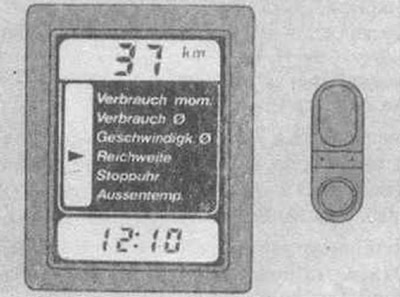

Запас хода до 50 км
Показания запаса хода индицируются на дисплее самостоятельно без нажатия на кнопку выбора данных, если топлива в баке остается меньше, чем на 50 км пути. Они будут мигать.
Отключаются выбором и установкой очередной области данных. Повторное автоматическое включение показателей запаса хода произойдет после каждой остановки автомобиля при возобновлении движения.

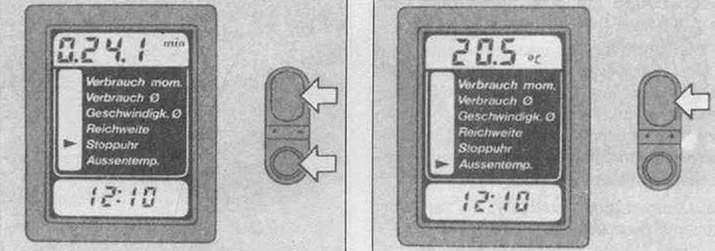

Секундомер
Ноль — старт — стоп — ноль .
Нажатием на кнопку старта
Отсчет времени секундомером осуществляется независимо от данных среднего расхода топлива, средней скорости движения и в свою очередь не влияет на них.
Внешняя температура воздуха
Реальные данные о внешней температуре поступают от датчика, обдуваемого воздухом во время движения. Показатели понижения температуры индицируются незамедлительно. Информация о ее повышении — с небольшой задержкой, чтобы по возможности исключить побочное влияние теплового излучения двигателя на реальные показания.
Источник
Инструкция и руководство для Sigma BC 906 на русском на английском
На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.
О каком БК идёт речь? Ответ приведён на видео.
Штатный бортовой компьютер: краткий тур
Внешний вид лицевой панели показан на фото ниже. Нужно запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажимая на кнопку 1, можно пролистывать функции первой группы. То же относится к другим клавишам.
Штатный БК для хэтчбека «Лада-112»
Спрашивается, зачем нужна кнопка 5? Находясь в любой из трёх групп, этой кнопкой задействуют дополнительные функции. Кстати, их число равно двум.
В каждой группе дополнительные функции – разные.
Пример с пролистыванием
Когда зажигание выключено, на дисплее мы видим часы. Попробуем включить зажигание и нажмём клавишу 1. Саму кнопку можно нажимать любое число раз – функции переключаются циклически. Их число равно трём.
Группа функций «Время»
Если нужны дополнительные функции, нажмите на кнопку 5. Мы рассмотрели, как пользоваться штатным бортовым компьютером на ВАЗ-2112, но инструкция подходит для любой «Десятки».
Эксплуатация БК в разных режимах
Выше сказано, как пользоваться БК в режиме «Время». Группа «Время» является первой, но есть ещё две – «Топливо», «Путь». Приводим таблицы для них.
Группа функций «Топливо»
Выше приведена таблица для кнопок 2 и 5.
Группа функций «Путь»
Здесь показаны функции, включаемые кнопками 3, 5.
Диагностика бортового компьютера
Определить неисправность датчиков можно при помощи диагностики ЭБУ.
Для выявления неисправностей в электронных блоках управления ВАЗ-2110 применяют диагностическое оборудование. Обычно используют планшет или ноутбук, на котором стоит специальное программное обеспечение. Также, автомобилисту, если операция выполняется самостоятельно, потребуется специальный кабель OBD II.
Процесс диагностики ЭБУ при помощи ноутбука.
Диагностика проводится с целью определения ошибок в электронном блоке управления и поиска неисправностей в бортовых системах, в особенности на моторах. После определения ошибки, необходимо расшифровать и найти причину неисправности, для её устранения.
Инструкция по программированию
Будем менять разные настройки. А ещё попробуем включить будильник, поменять яркость подсветки и т.д. Таким образом, программирование компьютера на ВАЗ-2112 к эксплуатации относится тоже.
Настраиваем датчик уровня топлива
Бак сначала остаётся пустым. Включаем функцию «Уровень топлива» (2-5) и жмём кнопку 4 дольше двух секунд. Дальше выполняем шаги:
- Жмём кнопку 3 в течение одной секунды до появления звукового сигнала;
- Заливаем в бак три литра топлива. Ждём 10-20 секунд и повторяем шаг 1;
- Повторяем шаги 1 и 2, пока не зальётся 39 литров.
Задействуем сигнализатор превышения скорости
Нажатиями на кнопку 3 включаем функцию «Средняя скорость». Нажимаем на клавишу 4. Дальше кнопками 5 и 6 устанавливаем требуемые цифры. В завершении нажимаем кнопку 4.
Для выключения опции используйте высокое пороговое значение: 190 или 200 км/час.
Меняем яркость подсветки
Задействуем функцию 1-3 «Время с остановками». Нажимаем кнопку 4. Клавишами 5 и 6 производим регулировку. Нажимаем на кнопку 4.
Будильник
Переходим к опции «Будильник» (дополнительная функция в списке «Часы»). Нажимаем на кнопку 4. Дальше устанавливаем значение часов (клавиши 5 и 6), жмём кнопку 4, устанавливаем значение минут (клавиши 5 и 6). По нажатию кнопки 4 будильник активируется.
Будильник в автомобиле – вещь нужная
Осталось понять, как выключить будильник. Проделайте все шаги до установки значения часов, а дальше нажмите на кнопку 1. Будильник должен выключиться!
A203 бортовой компьютер Многофункциональный умный автомобиль OBD HUD Дисплей Датчик
A203 Многофункциональный умный автомобиль OBD HUD Дисплей Датчик температуры напряжение Тахометр скорость цифровой измеритель автомобиль код ошибки DTC
И сообщите нам бренд автомобиля и дату производства, чтобы наши продукты могли поддерживать ваши автомобили.
Обычно наши продукты могут поддерживать 90% моделей автомобилей после 2007 года.
Полезные советы:
Это устройство, основанное на OBD2 протоколы, но оно не может поддерживать J1850 (J1850 PWM, J1850 VPM), я предлагаю вам спросить нас, прежде чем сделать заказ, espacially ваш автомобиль Ford, Renault, ssangyong, LADA,Chevrolet.
Устройства OBD2 не совместимы со следующими транспортными средствами:
Европейские автомобили: Производство до 2004 года не поддерживается
Американские автомобили: Производитель Dodge, JEEP, FORD GM, Chrysler и всех автомобилей до 2004 не поддерживает.
Французские автомобили:Производство DS, peugeot, Citroen, Renault и так далее не поддерживается.
Японские автомобили: Производство Suzuki, Mazda, Toyota, Honda и всех автомобилей до 2008 не поддерживается.
Корейские автомобили: Производство KIA, hyundai, некоторые модели до 2007 не могут поддерживать.
Китайские автомобили: Производство до 2008 не может поддерживать.
Гибридный автомобиль, электрический автомобиль, автомобиль с дизельным питанием, пикап, внедорожник, ORV не поддерживает.
Ниже специальные автомобильные не поддерживаются:
Nissan Rouge 2014 BMW X5 дизель 2013 Ford Mustang 2004
Nissan Frontier 2012 Chrysler Town и графство 2007 Toyota Prius 2012
Nissan sunny n17 модель 2012 Lincoln Towncar 2003 рейниер 2005
Nissan note 2006 Renault Clio 2 Фаза Jaguar XF2011 и т. Д.
Nissan murano 2007 Volve XC60 2005 Toyota altis 2016
Nissan Livina 2008 Perodua viva Toyota Fortuner 2014
Ниссан G11 2009 Perodua alaz Ford Galaxy 2005
Honda hr-v 2020 Perodua myvi lagibest 2012 Ford aurus 2003
Honda CRV 2020 Chevrolet silverado 2004 Nissan Altima 2005
Honda jazz 2010 Chevrolet Vivant МОДЕЛЬ 2007 Mitsubishi outlander2016
Honda jazz 2014 Kia morning 2008 hyundai Sonata 2013
Хонда сrv 2008 SRT-4 Dodge Neon 2004 hyundai i20 2012
Honda v6 2010 Dodge Durango 2004 hyundai santa fe 2013
HONDA ELEMENT 2010 Pontiac bonneville 2005 Chevrolet Trailblazer 2006
Toyota Hilux Vigo 2020 Grand Marquis 2004 Chevrolet silverado 2005
Toyota Porte 2009 Hybrid Camry XLE2016 GrandPrix 2006
Измеритель скорости индикация погрешности измеритель скорости показывает скорость и фактическую скорость в соответствии с формулой:
O ≤ Vn-VZ ≤ (V: + 10) + 4
V1-измеритель скорости показывает скорость в км/ч;
V2-фактическая скорость в километрах в час (км/ч).
Коррекция скорости транспортного средства основана на 100 км/ч.
Погрешность транспортного средства в состоянии низкой скорости является причиной, почему Оригинальное измерительное устройство для транспортного средства не отображено linearly.
В частности, вы можете подключить разъем OBD test с специальный инструмент в магазине 4S.
A203 Функция прайс-лист 1. Cooolant температуры
2. Цифровой sped
3. Обороты двигателя
4. Расход топлива
5. Батарея напряжения
7. Испытаний тормозов
Технические характеристики: Рабочее напряжение: 9-18 В постоянного тока
Рабочий ток:
1 шт. A202 OBD компьютер
1 шт. OBD16pin к usb-кабелю
1 шт. инструкция бумаги
Как настроить календарь и часы
Мы дошли до самой сложной главы. Сразу переходим к действиям:
- Включаем опцию «Часы» или «Календарь» (кнопка 1 или кнопки 1 и 5);
Опции «Часы» и «Календарь» - Жмём клавишу 4;
- Кнопками 5 и 6 устанавливаем значение часов или дату;
- Жмём клавишу 4;
- Кнопками 5 и 6 устанавливаем значение минут или месяц;
- Снова жмём клавишу 4.
Для быстрой корректировки выполните шаг 1 и шаг 2. Если затем нажать на кнопку 1, показания часов округлятся: было 13:57, а станет 14:00. Или иначе: было 14:05, а станет 14:00.
Бортовой компьютер омега 115 инструкция
Главная • Архив статей • Бортовой компьютер омега 115 инструкция 2016-03-15
Общие — Инструкция По Эксплуатации Бортовой Компьютер Омега 115 — a-get124 Инструкция По Эксплуатации Бортовой Компьютер Омега 115
Панели приборов, его конструкция обеспечивает удобство при эксплуатации автомобиля. Бортовой компьютер, кроме функции удобного маршрутного компьютера играет роль Инструкции к бортовым компьютерам, снятым с производства Голосовое сопровождение у 115 Штат х3 — скачать (118 кб.).
Бортовой маршрутный компьютер GAMMA GF-241 предназначен для контроля технического состояния и параметров движения автомобиля Chevrolet Lacceti, Chevrolet Rezzo. Маршрутнй компьютер обрабатывает информацию, поступающую от электронного блока управления двигателем, датчика скорости автомобиля, датчика уровня топлива в баке, датчика внешней температуры. На основе непрерывно получаемой информации бортовой компьютер отображает все параметры в удобном для пользователя виде, обеспечивая также диагностику состояния системы управления двигателем и электрооборудования автомобиля. Схемотехника GAMMA GF 242 позволяет обеспечить низкое энергопотребление, бесперебойную связь с контроллером управления двигателем и высокую скорость обработки информации. Графический дисплей с разрешением 256х64 пикселя, способный воспроизвести 16 градаций яркости, позволил реализовать меню с анимированными пиктограммами и четкой графикой. Гарантированный температурный диапазон индикатора -30° +85°. Для обработки информации компьютер снабжен мощным 16-ти битным процессором. В 10 раз увеличен объём флеш-памяти компьютера, что позволяет записать в неё дополнительные сведения, например, развёрнутое описание неисправностей при диагностике систем автомобиля. GAMMA GF 242 снабжен энкодером (органом управления, реализующим функции поворотного и нажимного переключателя). Удобство пользования энкодером гармонично сочетается с безупречной логикой управления, заложенной в программном обеспечении компьютера. Чем дольше вы с нами, тем выгодней для вас, у нас действует гибкая система скидок постоянным клиентам, мы всегда думаем о том, чтобы вы получили больше, чем просто покупку! У нас работает самая чуткая, внимательная, отзывчивая группа менеджеров, которая совершенствуеться ради того, чтобы вы получали еще более качественный сервис! Всегда Ваш РегионТехСнаб! Мы предложим вам самый широкий спектр автотюнинга и автозапчастей, мы работаем для Вас практически круглые сутки, чтобы ваш автомобиль шел на шаг впереди своих сородичей! Мы доступны с любых устройств, где есть интернет (смартфоны, планшеты, ноутбуки, ПК), Ваш заказ будет принят и обработан вовремя, не теряйте ни секунды своего времени, будьте мобильны!
Бортовой компьютер GF 115T Основное описание Многоцветные мультидисплейные графические маршрутные Бортовой компьютер Omega T14 Простой и надежный в использовании. накопления статистических данных по эксплуатации автомобилей отечественного и иностранного производства.
Маршрутные бортовые компьютеры позволяют водителю знать всё о работе своего автомобиля. Контроллер автоматического управления отопителем » Омега » (1) Описание комбинации приборов GF 607 GF115T бортовой маршрутный компьютер (Гамма ГФ 115 Т) на семейство 2108 и » Самара-2″.
Установка и подключение бортового компьютера на автомобили ВАЗ 2109, Дальнейшие действия по настройке БК смотрите в его руководстве по эксплуатации. Приобрел БК мультитроникс х15, подключил все согласно инструкции. у вас про четырёх клемную колодку подключение б/к штат115 *23м.
Вы можете заказать бортовой компьютер ваз 2113 или купить бортовой компьютер ваз 2115. Бортовой компьютер Штат 115X42 RGB предназначен для установки на автомобили. (Prestige) и Gamma (Ferrum) делали упор на удобство установки и эксплуатации своего устройства. Отзывы покупателей.
Руководство по ремонту и эксплуатации автомобилей Opel Omega, Бортовой компьютер 19 Расширительный бачок — снятие и установка 115.
1.8i — 115 л.с., двухлитровые 100, 115 и 122 л.с., трехлитровые 156 и 177 л.с., бортовой компьютер, бортовую систему самодиагностики, встроенный.
Помогает при эксплуатации автомобиля с полной загрузкой. Бортовой компьютер, устанавливаемый на некоторых моделях, способен показывать на 115 л.с. 195 км/ч, 11,5 с. 9,7 л. 5МКПП, 35,890 DM. Opel Omega GL 2.3D, 2,260 куб.см.. Политика конфиденциальности · Описание Википедии · Отказ от.
Бортовые компьютеры прочно закрепились на российском рынке автомобильной электроники и диагностического оборудования, как.
Источник
Бортовой компьютер Омега
Если вы счастливый обладатель Жигулей комплектации 2109i-15, на ваш авто лучше других подойдет бортовой компьютер Омега-115. По сути, эта система не уступает более известным и раскрученным рекламой. Хотя иногда покупателя отпугивает отсутствие рекламы изделия так же, как и ее избыток. Особенностью бортового устройства Омега 115 является его максимальная адаптация именно к этой модели автомобиля. Инструкция по эксплуатации бортовой компьютер Омега 115 обещает его совместимость с контроллерами группы Автэл, Январь, Бош.
Бортовой компьютер на автомате определит, какой контроллер имеет ваш автомобиль, распознает версию программного обеспечения электроники . С его помощью можно убрать из памяти информацию о том, на каком бензине работал двигатель, сделать сброс данных контроллера.
Что включают в себя отдельные возможности функции, согласно инструкции и описания позиций бортового компьютера Омега 115:
- режим обслуживания «Часы»;
- набор функций – «Маршрутный компьютер»;
- звуковая сигнализация;
- режим «Диагностический тестер»;
- систему уведомления о сроках техобслуживания.
Возможности «Часов»
Режим включает в себя часы, дату, будильник на 7 мелодий-полифоний, управление внешними контактами системы Омега 115. Кроме того, по желанию можно пробежаться в демонстрационном режиме по ключевым точкам управления. В этом меню можно отрегулировать яркость экрана, увидеть данные температурного датчика.
Установив электронный прибор, вы не будете заморачиваться, сколько бензина осталось в баке, и сможете ли без заправки добраться до необходимого места. Учитывая вашу манеру вождения, БК спрогнозирует, сколько км вы сможете проехать на оставшемся количестве топлива.
В систему заложены возможности определить температуру внешней среды по датчику для определения температуры, производства Philips. Для удобства работы с бортовым компьютером в разделе «Информация о БК» есть раздел, в котором в режиме демонстрации возможностей можно получить информацию обо всех доступных функциях компьютера (Демо-режим). В этом режиме бортовой компьютер Омега 115 дополняет инструкцию по эксплуатации. Запустив раздел «Мультидисплей», вы можете одновременно контролировать показания нескольких самых необходимых вам параметров (доступны три режима этой функции).
Набор функций «Маршрутный компьютер»
Вторая полезная система бортового компьютера Омега позволяет осуществлять планирование времени и маршрута движения по запасу топлива.
Среди основных функций бортовой компьютер имеет следующие:
- определяет остаточное количество бензина (можно установить считывание показаний датчика или контроллера), а также рассчитывает возможности доехать до ближайшей заправки или до места назначения;
- контролирует расходуемое топливо, получить данные по каждой конкретной поездке: длительность маршрута, затраченное время, количество «съеденного» бензина, среднюю скорость;
- вносит в «черный ящик» сведения о скорости на последних 500 метрах дороги.
Кроме того, Омега позволяет автоматически настроить включение отдельных режимов бортового компьютера или внешних устройств с помощью будильника, включенного на определенное время.
Система сигнализации с помощью сигналов предупредит вас о перегревании двигателя , о превышающем допустимые нормы напряжении в электрической сети, а также вовремя оповестит о том, что вы увлеклись ездой и превысили максимально возможные показатели скорости, заложенные в памяти бортового компьютера для безопасной езды.
Диагностический тестер
Бортовой компьютер заменит диагностический тестер. Пользуясь режимом «Диагностика», можно получить измерения по всем интересующим параметрам. В этом режиме комп позволяет прочитать коды ошибок, сбросить их. Визуально можно получать сведения о температуре охлаждающей жидкости мотора, напряжения сети, оборотах вала, нагрузке двигателя и угла открытия воздушной заслонки.
Также ваш помощник позаботится о том, чтобы не было пропущено время очередного техосмотра, подскажет, что пришло время замены масла в двигателе или коробке передач, о необходимой замене фильтров, топливного и воздушного, свечей зажигания, ремня генератора и ремня ГРМ.
Подготовка двигателя к запуску с помощью бортового устройства происходит в ручном или автоматическом режиме, можно выбрать «Зимний пуск» — в холодное время года, или «Плазмер», чаще применяемый для сушки и разогрева элементов системы зажигания.
Бортовой прибор Омега проследит, чтобы не перегрелся двигатель, для этого необходимо выбрать вариант «Тропик», и он будет контролировать работу вентилятора, охлаждающего двигатель.
На видео показана работа БК Омега Т-10.MP4:
Источник
Омега 115 бортовой компьютер инструкция
Gamma GF 115T компьютер для ВАЗ 2115 (Лада Самара 2) и ВАЗ 2109 (Лада Самара)
Цена при заказе в интернет-магазине.
Если вы проживаете в Самаре и хотите приобрести товар в интернет-магазине, то вам необходимо будет оформить заказ, выбрав Способ доставки «Курьером по Самаре».
Цена, по которой товар продается в розничном магазине по адресу: г. Самара, ул. Партизанская, 56а, ТЦ «Каскад», офис 206.
Если цена розничного магазина не указана, то в розничном магазине товар продается по цене интернет-магазина.
Это статус товара, отображающий информацию о наличии товара на складе.
Данный товар есть на складе магазина, и будет отправлен вам в кратчайшие сроки без предзаказа.
На данный момент этого товара нет в наличии, но мы ожидаем его поступления от производителя. Как только товар поступит в магазин, он будет отправлен вам.
Сроки поступления товара в магазин вам сообщит оператор.
Данного товара нет в наличии на складе магазина, но мы сможем привезти его специально для вас, если вы оформите заказ.
Товары, поставляемые «под заказ» отправляются только при 100% предоплате.
Сроки поставки вам сообщит оператор.
Описание маршрутного компьютера Gamma GF 115T
Маршрутный бортовой компьютер Gamma GF 115T – это первая модель бортового компьютера для автомобилей ВАЗ 2113-14-15 и ВАЗ 2108-09-099 от производителя Ferrum-Group.
Следующими моделями серии БК для автомобилей семейства Лада Самара и Лада Самара 2 являются компьютеры Gamma GF 215T, Gamma GF 315T и Gamma GF 415T.
Устанавливается бортовой компьютер GF 115T в специально отведённое место под маршрутный компьютер, которое есть во всех выше указаных автомобилях. Выполнен GF 115T в чёрном корпусе и оснащён текстовым двухстрочным дисплеем либо с синей, либо с зелёной подсветкой. Управляется БК с помощью 4 кнопок, которые расположены слева и справа от дисплея. Текстовый индикатор 16 символов 2 строки оптимизирован по углу обзора.
Подключается GF 115T просто, благодаря подробной инструкции по подключению и эксплуатации, которая прилагается в комплекте с изделием. В автомобилях Лада Самара 2 уже есть готовая фишка для подключения маршрутного компьютера, а значит для полного функционирования БК необходимо поключить еще провод К-линии в колодку диагностики для считывания данных с контроллера ( ЭБУ ).
Оснащён GF 115T следующим набором функций:
- диагностические параметры: поиск, расшифровка и удаление ошибок системы, распознавание версии контроллера и т.д.
- маршрутные параметры: средняя скорость за поездку, мгновенный расход топлива, средний расход топлива, прогноз пробега на оставшемся топливе, количество топлива в баке, время поездки и многое другое.
- аварийный сигнализатор всегда вовремя предупредит Вас об опасном напряжении бортовой сети, о низком уровне масла в двигателе, о превышении установленного скоростного режима, об опасной температуре охлаждающей жидкости и т.д.
- сроки ТО приятно подскажут Вам, когда следует заменить масло в двигателе, масло в КПП, тормозные колодки, ремень ГРМ и другое.
В сравнении с другими БК GF 115T отличается отсутствием речевого информатора, но выигрывает за счёт высокой надёжности, простотой использования и приемлемой ценой. Бортовые компьютеры Gamma отличаются хорошим качеством за умеренную плату. Это значит, что выбирая, GF 115Т для своего автомобиля вы приобретайте, надёжного помощника на каждый день.
Предназначен для установки на
- ВАЗ 2113, ВАЗ 2114, ВАЗ 2115 Lada Samara 2
- ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Лада Самара
Gamma GF 115T совместим с контроллерами
- BOSCH M1.5.4/MP7.0/M7.9.7/
- Январь 5.1/VS 5.1/7.2/M7.3(Евро-3), «Интелма», «Автел».
Функциональность:
Маршрутного компьютера:
- остаток топлива в баке
- прогноз пробега на остатке топлива
- общий расход топлива
- расход топлива за одну поездку
- пройденное расстояние за поездку
- средний расход топлива за поездку
- цифровой спидометр
- средняя скорость движения за поездку
- «черный ящик» по скорости
- время и стоимость поездки
Мотор-тестера:
- Мгновенный расход топлива
- Температура охлаждающей жидкости
- Напряжения бортсети
- Частота вращения вала двигателя
- Положение дроссельной заслонки
- Массовый расход воздуха
- Угол опережения зажигания
- Положение регулятора холостого хода
- Положение педали газа (для Е-газ)
- Ионизатор
Мультидисплея:
Обзор на экране 3 мультидисплеев:
- маршрутных параметров
- мотор-тестера
- органайзера
Спорт-экрана:
- достигнутая скорость движения
- время разгона до 100 км/ч
- время прохождения мерного участка
- максимальные обороты достигнутые при разгоне
Диагностики контроллера:
- определение типа контроллера системы впрыска и номер прошивки
- диагностические коды системы впрыска с расшифровкой ошибок
- стирание ошибок из памяти контроллера
- очистка оперативной памяти контроллера
Аварийного сигнализатора:
- Опасный перегрев двигателя
- Недопустимое напряжение бортсети
- Превышение порога скорости и оборотов
Напоминания о:
- необходимости замены масла ДВС
- необходимости замены масла КПП
- необходимости замены свечей
- необходимости замены воздушного фильтра
- необходимости замены топливного фильтра
- необходимости замены ремня ГРМ
- необходимости замены ремня генератора
Органайзера:
- Часы
- Календарь
- Будильник
- Температура воздуха
Технические характеристики:
Дисплей ЖК монохромный двухсторонний
Рабочий диапазон напряжения питания, В 8 — 16
Средний ток потребления питания, не более, мА:
- при включенной подсветке 150
- при выключенном зажигании 12
Бортовой компьютер Gamma GF 115T
Бортовой компьютер GF 115T устанавливается в специально отведённое место под маршрутный компьютер, которое есть во всех выше указаных автомобилях. Выполнен GF 115T в чёрном корпусе и оснащён текстовым двухстрочным дисплеем либо с синей, либо с зелёной подсветкой. Управляется БК с помощью 4 кнопок, которые расположены слева и справа от дисплея.
Подключается GF 115T довольно просто, особенно благодаря подробной инструкции по подключению и эксплуатации, которая прилагается в комплекте с изделием. В автомобилях Лада Самара 2 уже есть готовая фишка для подключения маршрутного компьютера, а значит для полного функционирования БК необходимо ещё будет поключить провод К-линии в колодку диагностики для считывания данных с контроллера ( ЭБУ ).
Применяемость Автомобили семейства Lada Samara 2
Совместимость
- BOSCH M1.5.4/MP7.0/M7.9.7/17.9.7
- Январь 5.1/VS 5.1/7.2/M7.3 (Евро-3)/M74
Тип и цвет индикатора Двухстрочный индикатор:
— ЖКИ зеленый фон, черные символы ; — ЖКИ синяя подсветка, белые символы.
Транскрипт
1 Маршрутный бортовой компьютер GAMMA GF115T Бортовой компьютер GAMMA GF115T (далее по тексту БК) предназначен для установки на инжекторные автомобили ВАЗ семейства «Лада — Самара», «Лада — Самара — 2». БК совместим с серийными прошивками контроллеров BOSCH M1.5.4 / MP7.0 / M7.9.7 / Январь 5.1 / VS 5.1 /Январь 7.2 «Ителма» / «Автэл». БК выполняет функции часов с календарем и будильником, термометра, маршрутного компьютера, диагностического тестера и аварийного сигнализатора и определяет сроки технического обслуживания и динамические параметры автомобиля. Устанавливается на панель приборов модели 2114, возможна установка на высокую панель. Функции бортового компьютера Часы и термометр — часы с календарем и будильником — температура воздуха вне автомобиля Техническое обслуживание — замена масла ДВС — замена масла КПП — замена свечей — замена воздушного фильтра — замена топливного фильтра — замена ремня ГРМ Маршрутный компьютер — остаток топлива в баке — прогноз пробега на остатке топлива — общий расход топлива — расход топлива за одну поездку — пройденное расстояние за поездку — средний расход топлива за поездку — цифровой спидометр — средняя скорость движения за поездку — черный ящик по скорости — время поездки — стоимость поездки Диагностический тестер — текущий (мгновенный) расход топлива — температура охлаждающей жидкости — напряжение бортовой сети — частота вращения вала двигателя — положение дроссельной заслонки — массовый расход воздуха — угол опережения зажигания — положение регулятора холостого хода — ионизатор
2 Динамические параметры — достигнутая скорость движения — время разгона до 100 км/час — время прохождения мерного участка Ошибки системы — диагностические коды системы впрыска с полной расшифровкой кодов ошибок и с возможностью их сброса Аварийный сигнализатор — опасный перегрев двигателя — недопустимое напряжение в бортсети — превышение порога скорости Комплектация бортовой компьютер. 1 датчик температуры. 1 переходник диагностической линии. 1 руководство. 1 упаковка. 1 Технические характеристики Напряжение питания, В Средний ток потребления, ма — при включенной подсветке при выключенном зажигании. 20 Точность хода часов, с/сутки. ± 10 Точность измерения наружной температуры, С. ± 1 Диапазон измерения наружной температуры, С Рабочая температура, С Масса, г не более Установка Отсоедините отрицательную клемму от аккумулятора. 1. Пропустите одинарный провод К — линии к диагностической колодке, которая находится внизу консоли под декоративной накладкой и подсоедините его к гнезду М (см.рис.1) с одной стороны и к резервному контакту 2 колодки маршрутного компьютера Рис.1 2. Установите БК вместо штатной заглушки в панели приборов, предварительно подключив его к разъему маршрутного компьютера.
3 3. При установке БК на 83 ( высокую ) панель (см. рис.2 ) следует произвести подключение соответствующих проводов для получения сигналов с ДУТ, ДСА и СРТ согласно существующей технической документации на электрооборудование автомобиля. Снимите козырек комбинации приборов и открутите винты крепления комбинации. Протяните розовый провод от колодки БК справа и сзади от автомагнитолы к комбинации приборов. Отсоедините белую ( 13-и клеммную ) колодку от комбинации приборов. Извлеките из колодки 11-й контакт с проводом розового цвета и в разрыв извлеченного контакта подключите провод ДУТ. Контакты: 1. Сигнал расхода топлива (СРТ) 2. К — линия 3. Зажигание 4. Резервный В 6. Подсветка 7. Масса 8. Датчик уровня топлива (ДУТ) 9. Датчик скорости (ДСА) 10. Датчик температуры 11. Датчик температуры Далее подключите БК в соответствии с рис.2. 4-х клеммная колодка находится внутри консоли в районе гнезда автомагнитолы. 8-и клеммная колодка находится рядом с диагностической колодкой под полкой для перчаток. 4. Для установки датчика температуры необходимо пропустить провод датчика температуры от места установки БК к левому кронштейну крепления переднего бампера (под капот через резиновый уплотнитель троса спидометра по жгуту проводов в отверстие передней рамки к левому кронштейну крепления переднего бампера). Открутите гайку крепления бампера (ключ на 10 ) и установите датчик на шпильку (над шайбой), закрутите гайку. Подсоедините разъем датчика температуры к БК и установите БК на штатное место. Подключите отрицательную клемму к аккумулятору. Включение БК При первом подключении БК к бортсети автомобиля и включении замка зажигания определяется: — тип контроллера и версия программного обеспечения — тестируется канал связи между БК и контроллером впрыска топлива (К-линия). При этом на дисплее отображается для примера: Бортовой компьютер GAMMA, затем определяется тип контроллера и версия ПО: Январь 5.1 Код ПО:J5V05L19. Тестируется канал связи,при отсутствии выводится предупреждающее сообщение: Нет связи (при этом группы Текущие параметры и Ошибки системы исключаются из меню работы БК). Если связь присутствует, то предупреждающее сообщение не появляется. Примечание: для повторного тестирования в процессе эксплуатации после включения замка зажигания следует кратковременно нажать кнопку Выбор режима. TIME MENU Назначение кнопок — переключение в группу «Часы и термометр» и перебор функций этой группы по схеме: мультидисплей — часы — будильник — календарь — температура за бортом; — переключение между режимами по схеме: маршрутный компьютер — диагностический тестер — ошибки системы — техническое обслуживание — динамические параметры; UP-DOWN — перебор функций в режимах маршрутного компьютера, диагностического тестера, технического обслуживания, просмотра ошибок системы и т.д..
Описание — БК GAMMA GF 115T (снят с производства)
Бортовой компьютер GF115T устанавливается в специально отведённое место под маршрутный компьютер, которое есть во всех выше указаных автомобилях.
Выполнен GF 115T в чёрном корпусе и оснащён текстовым двухстрочным дисплеем либо с синей, либо с зелёной подсветкой.
Управляется бортовой компьютер с помощью 4 кнопок, которые расположены слева и справа от дисплея.
Подключается GF 115T довольно просто, особенно благодаря подробной инструкции по подключению и эксплуатации, которая прилагается в комплекте с изделием.
В автомобилях Лада Самара 2 уже есть готовая фишка для подключения маршрутного компьютера, а значит для полного функционирования БК необходимо ещё будет поключить провод К-линии в колодку диагностики для считывания данных с контроллера ( ЭБУ ).
Назначение маршрутного компьютера GAMMA GF115T
Маршрутный бортовой компьютер GF115T предназначен для контроля технического состояния автомобилей производства ОАО «АВТОВАЗ» семейства Lada Samara и Lada Samara-2 (ВАЗ 2109, 21099, 2113, 2114, 2115). Устанавливается в штатное гнезно панели приборов и совместим с контроллерами Электронной Системы Управления Двигателем (ЭСУД): BOSCH M.1.5.4/ MP7.0/ M7.9.7/ ME17.9.7ЯНВАРЬ5.1/ VS 5.1/ 7.2/ M 73 EURO 3/ M74.
Функции бортового компьютера GAMMA GF115T:
- мультидисплей;
- остаток топлива в баке;
- прогноз пробега на остатке топлива;
- общий расход топлива;
- расход топлива за поездку;
- пройденное растояние за поездку;
- средний расход топлива за поездку;
- цифровой спидометр;
- средняя скорость за поездку;
- «черный ящик» по скорости;
- время и стоимость поездки.
- мультидисплей;
- мгн. расход топлива;
- температура охл. жидкости;
- напряжение бортсети;
- частота вращения вала ДВС;
- положение дроссельной заслонки;
- массовый расход воздуха;
- угол опережения зажигания;
- положения регулятора холостого хода;
- положение педпли газа (для E-газ);
- ионизатор.
- часы;
- календарь;
- будильник;
- мультидисплей;
- температура воздуха.
- замена масла (ДВС и КПП);
- замена свечей;
- замена ремня ГРМ;
- замена воздушного фильтра;
- замена топливного фильтра.
- максимальная скорость за поездку;
- время разгона до 100 км/ч;
- время прохождения мерного участка.
- о производителе;
- о бортовом компьютере;
- о контроллере ЭСУД;
- об автомобиле (сервисная книжка).
- опасный перегрев ДВС;
- недопустимое напряжение бортсети;
- превышение порога скорости;
- превышение порога оборотов.
обзор на экране 3-х мультидисплеев:
- маршрутных параметров;
- мотор-тестера;
- органайзера.
- диагностические коды ЭСУД с полной расшифровнок кодов и возможностью их сбора.
- расчет стоимости по пробегу, расходу, времени.
Компьютер для ВАЗ 2110
Только вот и десятку можно осовременить и вместо того, чтобы превращать ее салон в кочевую экспозицию быта якутских оленеводов, на сэкономленные на карбоновой пленке деньги можно купить отличный бортовой компьютер, который можно и установить своими руками. Цена такого удовольствия на 2020 год составляет около 10 тысяч. Есть модели и гораздо дороже, и чуть дешевле, но зато это будет полноценный помощник в дороге и в обслуживании автомобиля.
Бортовой компьютер — это хитрая штуковина, которая подключается к разъему электронного блока управления и выведет на красивый дисплей массу полезной информации:
- остаток топлива в баке;
- примерный километраж на этом топливе;
- показания датчика массового расхода воздуха;
- мгновенный расход топлива;
- сервисные функции;
- скоростные режимы автомобиля, а это в свою очередь может дать еще массу функций и показать еще массу информации.
Однако все зависит от модели компьютера. И надо понимать, что показания каждого из датчиков, сколько бы их не стояло в автомобиле, будут выведены в удобной форме на дисплей. Нельзя забывать и про коды ошибок, которые повергают в ступор людей, мало знакомых с электроникой. Компьютер справится с ними шутя, не требуя от пользователя никаких особенных знаний. Только умение читать и думать.
Источник
